2014年我國LTCC射頻元器件行業概況分析

中國產業研究報告網訊：

    LTCC即低溫共燒陶瓷技術，以功能材料作為電路基板材料，在1000 度左右將各種元件如電容、電阻、電感等或單一或復合集成的方式燒結形成電子元器件，是一種用于集成被動電子元器件的多層陶瓷技術。由于該技術可以簡化電路設計、縮小產品體積、便于表面貼裝，可靠性高、成本低，并具有高自諧振頻率和良好的可焊耐焊性，同時其在設計上具有很大的靈活性，能夠充分滿足下游客戶對被動電子元件集成的多樣化需求，被廣泛用于集成電感、電容等多個被動電子元器件組成的復合化功能器件。

    LTCC射頻元器件是指利用LTCC技術將電容和電感以及射頻電路，通過三維電路結構設計而集成的具有較好高頻特性的內埋式被動電子元器件，主要包括濾波器、耦合器、天線、巴倫等。

    LTCC射頻元器件通常屬于定制化的產品，符合被動電子元器件“片式化、小型化、復合化、高頻化”的發展趨勢，是被動電子元器件產品中的高端產品，代表被動電子元器件行業最前沿的技術水平，廣泛應用于各種制式的手機、藍牙模塊、GPS 模塊、WLAN 模塊、WIFI 模塊等。由于LTCC產品的高可靠性，在汽車電子、通訊、宇航與軍事、微機電系統與傳感技術等領域的應用也日益上升。與疊層片式電感相同，LTCC射頻元器件也采用疊層片式的制造工藝。目前制造LTCC射頻元器件的疊層片式工藝包括流延濕法和流延干法。

    內容選自產業研究報告網發布的《2014-2018年中國LTCC（低溫共燒陶瓷）技術發展趨勢及未來投資前景分析報告》

    利用流延干法制造LTCC射頻元器件是將低溫?zé)�結陶瓷粉制成厚度精確而且致密的生瓷帶，在生瓷帶上利用激光打孔、微孔注漿、精密導體漿料印刷等工藝制出所需要的電路圖形，并將多個被動組件埋入多層陶瓷基板中，然后疊壓在一起，在1000 度下低溫?zé)�結，制成三維空間互不干擾的高密度電路。流延干法工藝的優點在于產品精度高、可靠性好、性能參數穩定且生產合格率相對較高，但該工藝設備投入大，生產成本高，并且電路的內連接技術沒有濕法工藝靈活便利。

    利用流延濕法制造LTCC射頻元器件的生產工藝系由麥捷科技自主開發。憑借多年從事精密制造的工藝經驗和嚴格的生產過程控制，麥捷科技將采用流延濕法生產LTCC射頻元器件可能存在的生產精度誤差降低到可接受的范圍，創新性地研發成功了流延濕法制造LTCC射頻元器件的制造工藝，在保證產品性能參數和可靠性的同時，具有較強的設計靈活性和經濟性，大大降低產品的生產成本，增強了濕法LTCC射頻產品的市場競爭力。目前公司的片式LTCC射頻元器件產品的市場份額位居中國大陸第一位。

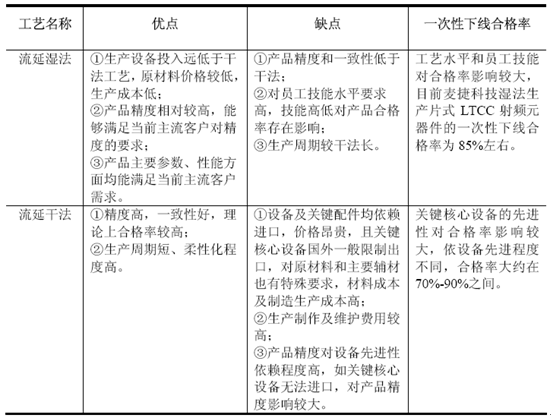

    流延干法工藝和麥捷科技自主研發的流延濕法兩種工藝下生產的LTCC射頻元器件產品在參數、性能、成本等方面的差異情況如下：
