電涌的產生及危害分析

中國產業研究報告網訊：

    內容提要：雷電感應引起的電磁能量若不及時泄入地下，可能產生放電火花，引起火災、爆炸或造成觸電事故。對感應雷一般又稱為間接雷擊和雷電二次作用。一般建筑物的防雷設備只能防止直擊雷對建筑物的損壞，而不能防止直擊雷和感應雷對計算機網絡系統、閉路電視系統、通信系統、中央控制設備和建筑物內的家用電器等設施的危害。

    電涌是指超出正常工作電壓的瞬時過電壓。從電學原理上講，電涌是發生在僅僅幾百萬分之一秒瞬間內的一種電壓或電流脈沖。只要有電的地方，就會有電涌。隨著現代社會微電子元器件的廣泛應用，電涌對電氣、電子設備的危害日益突出。電涌按照其成因可以分為外部電涌和內部電涌：

    （1）外部電涌——由雷擊、交流電網異常、周邊大功率設備的啟動引起的過電壓

    ①雷電引發的外部電涌

    雷電的危害除直接損毀擊中的建（構）筑物外，還通過感應雷產生的外部電涌對建筑內部的電氣設備特別是低壓電氣設備、微電子設備造成巨大的沖擊和損壞。感應雷分為靜電感應雷和電磁感應雷。靜電感應雷是由于帶電積云接近地面，在架空線路導線或其他導電凸出物頂部感應出大量電荷引起的，它將產生很高的電位；電磁感應雷是由于雷電放電時，巨大的沖擊雷電流在周圍空間產生迅速變化的強磁場引起的，這種迅速變化的磁場能在鄰近的導體上感應出很高的電動勢。雷電感應引起的電磁能量若不及時泄入地下，可能產生放電火花，引起火災、爆炸或造成觸電事故。對感應雷一般又稱為間接雷擊和雷電二次作用。一般建筑物的防雷設備只能防止直擊雷對建筑物的損壞，而不能防止直擊雷和感應雷對計算機網絡系統、閉路電視系統、通信系統、中央控制設備和建筑物內的家用電器等設施的危害。

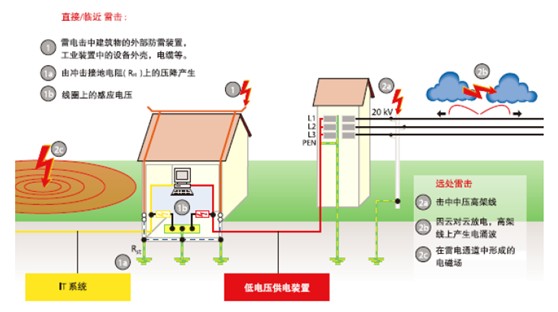

    雷擊引發的外部電涌如下圖所示：

    感應雷對電子信息系統的危害，是由于這類設備的電氣元件極端靈敏，極易受到感應雷的損壞。因此損壞主要集中在電子元件上，其損壞方式：一是由于雷電流迅速變化，在周圍空間產生強大的電磁場，處于這一磁場的導體會感應出強大的電動勢。如導體有裂口會產生放電；二是由于雷云的感應作用，放電通道周圍的金屬導體帶有與雷擊極性相反的電荷，雷電放出后，放電通道中的電荷速度中和，而導體上感應的電荷會產生很高的靜電感應電壓，從而損壞元件。在微電子時代，雷電的災害性日益明顯。一是在全球氣候變暖背景下，各種極端天氣氣候事件頻繁發生，雷電活動的發生強度和頻度也日益增強；二是城鄉日益增多的高大建筑物增加了遭受雷擊的幾率，形成了火災隱患；三是當今社會現代化、網絡化、信息化建設進程的加快，各類電子設備、設施廣泛應用，而這些電子系統對雷電產生的電磁輻射比較敏感，再加上各種線路的互連互通，就大

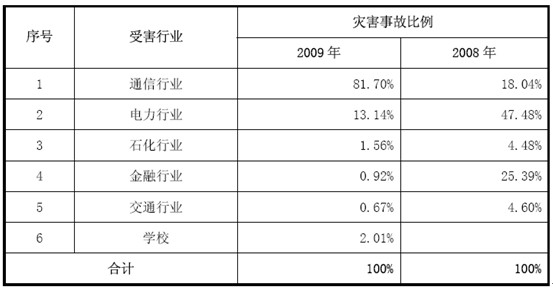

    大增加了發生雷電災害的可能性。所以，雷電災害已被聯合國有關部門列為“最嚴重的十種自然災害之一”,被國際電工委員會（IEC）稱為“電子時代的一大公害”。根據中國氣象局雷電防護管理辦公室、中國氣象科學研究院和中國氣象學會雷電防護委員會編著的《2008 年全國雷電災害匯編》一書統計，2008 年雷災造成直接經濟損失2.24 億元，間接經濟損失6.21 億元。其中主要危害對象是家庭、辦公電子電器設備，占85.93%。根據中國氣象局雷電防護管理辦公室、中國氣象科學研究院和中國氣象學會雷電防護委員會編著的《2009 年全國雷電災害匯編》一書統計，2009 年雷災造成直接經濟損失2.31 億元，間接經濟損失6.41 億元。其中主要危害對象是家庭、辦公電子電器設備，占91.19%。據《2008 年全國雷電災害匯編》和《2009 年全國雷電災害匯編》統計，2008年和2009 年主要行業雷電災害事故比例統計如下表：

    備注：2009 年通信行業比例大幅度攀升的主要原因是2009 年廣東省報告了5714 起通

    信行業的雷擊受災事件，占報告總樣本7497 起的69.01%。

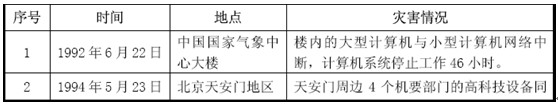

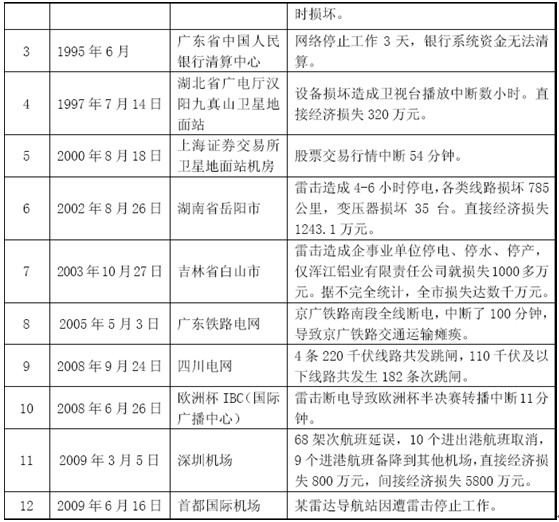

    我國是雷電多發的國家，據國家氣象局統計，我國有21 個省、自治區和直轄市每年雷暴日在50 天以上，最多的可高達134 天，意味著這21 個省區每周就有一個雷暴日，雷暴最頻繁的省區每3 天就有一個雷暴日。對電力、金融和通信等受害嚴重的行業來說，遭受雷擊是大概率事件。例如，2009 年8 月僅一個月內，江西省南昌縣供電公司的供電設施就遭受了9 次雷擊。如果沒有適當?shù)碾娪勘Ｗo(hù)或沒有按照規范操作，則會出現大面積受災的情況。2009 年9 月18 日-20 日，江西省吉安市泰和縣的移動通信基站因防雷裝置未年檢，10 個移動基站遭受雷擊，造成直接經濟損失170 萬元。雷電引起的外部電涌造成了起重大災害，嚴重威脅國民經濟運行和國家信息安全。下表是部分外部電涌造成的重大災害情況簡介：

    雷電造成的外部電涌具有突發性、災難性的特點，嚴重威脅著電力、金融、鐵路、通信、石化等多個行業的正常生產經營和人民生命財產安全。這促使多個行業主管部門出臺了預防外部電涌的安全規范，并直接推動了電涌保護行業的發展。但是，在我國許多行業主管部門對電涌的認識多局限于外部電涌，而對內部電涌的認識則存在不足，電涌保護的技術規范多以防雷的名義發布實施，這造成了中國電涌防護產業重工業輕民用的局面，同時民眾電涌保護意識也較為薄弱。

    ②其它外部電涌

    除了雷擊以外，交流電網異常和大功率設備啟動也會產生外部電涌。雖然其來自配電系統外部，但是其強度和危害方式同配電系統內部設備開關和運行產生的內部電涌接近。

    （2）內部電涌——電氣、電子網絡系統內設備開關引起的過電壓現實生活中電氣設備和電子設備不僅受到外部電涌的威脅，還受到內部電涌的威脅。內部電涌出現頻繁，根據戴恩•內里（Dion Neri）在《EC&M 電氣施工與管理》一文對電涌的描述，88%的電涌產生于建筑物內部的設備，如：空調、電梯、電焊機、空氣壓縮機、水泵、開關電源、復印機和其它感性負荷。內部電涌主要包括操作過電壓、暫態過電壓和電磁脈沖過電壓，其中操作過

    電壓最為頻繁。操作過電壓有兩種形成方式：一種是在用戶的供電系統中產生的工作電涌，它是由高壓變壓器的投入或切除、大型電動機及水泵的啟停、電焊機和重載可控硅負載的運行、補償調整電容系統的調節所形成的電涌，其電流可高達100 千安數量級,峰值電壓最高達6 千伏；另一種是產生于用電系統內部末端負載間的瞬態電涌，如復印機的運行、激光打印機開啟、繼電器、開關、電磁閥、變頻調速器、空調、冰箱、電視機的運行、開啟與關閉、末端負載過流短路故障和靜電放電等，其峰值電壓可達5 千伏，沖擊電流可達幾百安培數量級。此外，人為誤操作會產生內部電涌，對設備造成一定的損害。據專家介紹，即使是很小的電涌或尖峰電流，也能夠最終損壞或影響昂貴的電子設備性能，如電腦、電視、電話、傳真、音響等家用電器。毀壞可以在瞬間發生，或在一段時間內發生。而影響嚴重的，甚至可能燒爆家用電器，導致火災。公安部消防局《中國火災統計年鑒》顯示：2008 年火災事故中，電氣火災居首位，占總數的30.1%，且所占比例呈上升趨勢，造成的損失十分慘重。引發火災的直接原因主要包括電涌、電線短路、超負荷和電器設備故障等。同時，內部電涌對電器設備日積月累的損害，加速了電器設備的老化，是造成電器火災的間接原因。

    人們對內部電涌的深切認知，主要是來自微電子設備的廣泛應用。目前，大量電氣設備和電子設備采用智能化設計，內部嵌入了大規�；虺�大規模集成電路。由于集成電路上的元件間距減小，半導體厚度變薄，工作電壓僅幾伏，傳遞信息電流小至微安級，因此對外界的干擾極其敏感，比普通的設備更容易受到內部電涌的危害。鑒于集成電路具有規�；�、復雜化及超微化的特點，因而內部電涌對集成電路造成的累積性損害難以察覺和維修，導致設備的關鍵零部件提前老化甚至內存信息大量丟失，使得設備在安全期內頻發如電路短路、電腦主板燒毀或硬盤數據丟失等故障。

    由于現代經濟的密切相關性和人口的密集性，眾多電氣、電子設備形成了大大小小的開放式電子網絡，這些網絡中的任何一個節點遭受電涌破壞后，均可能引起整個網絡的故障，其造成的間接損失會遠遠大于直接損失，甚至帶來災難性的后果。
