2013年我國電涌防護原理

中國產業研究報告網訊：

    內容提要：電涌保護根據應用位置、最大保護電壓水平分為I 級防護、II 級防護和III 級防護。I 級防護是線路從室外進入室內的防護，主要采用集成型電涌保護器；II 級防護是室內線路外部電涌的防護，主要采用電源電涌保護模塊；III 級防護用于室內低壓電氣及電子設備的精細化保護，主要采用民用電涌保護器和信號電涌保護器。

    （1）單體電涌保護器的基本工作原理

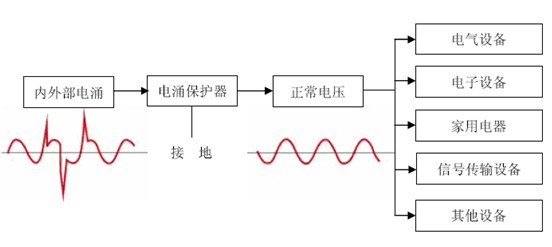

    電涌保護產品的作用是把竄入電力線、信號傳輸線的電涌限制在設備或系統所能承受的電壓范圍內，并將強大的電流泄流入地，使設備或系統免受瞬時過電壓的沖擊而損壞。電涌保護器的工作原理圖如下：

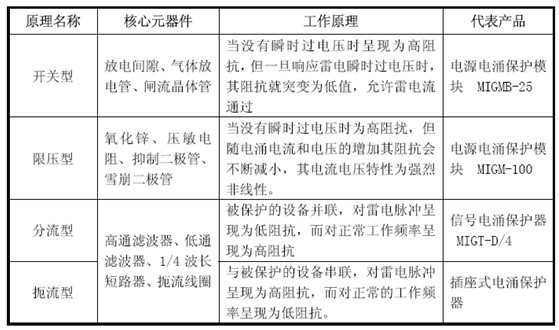

    (2)電涌保護器的具體工作原理主要有如下四大類：

    （3）多級電涌保護系統工作原理

    內容選自產業研究報告網發布的《2013-2017年中國集成電路行業市場運行態勢及投資前景預測報告》

    由于外部電涌和內部電涌的成因和強度不同，在電涌保護的設計中采用了分級防護的理念，以達到保證安全前提下以最小的成本達到最好的防護效果。分級防護的基礎原理是：在電涌到達終端設備并對其造成損害之前將電涌逐級降到安全水平。分級防護可以提供有選擇的電涌保護設計，從而達到更大的能量泄放和更低的殘壓。電涌保護根據應用位置、最大保護電壓水平分為I 級防護、II 級防護和III 級防護。I 級防護是線路從室外進入室內的防護，主要采用集成型電涌保護器；II 級防護是室內線路外部電涌的防護，主要采用電源電涌保護模塊；III 級防護用于室內低壓電氣及電子設備的精細化保護，主要采用民用電涌保護器和信號電涌保護器。分級防護體系如下圖所示：
